Каким образом и с какой целью выполняют динамическое зондирование

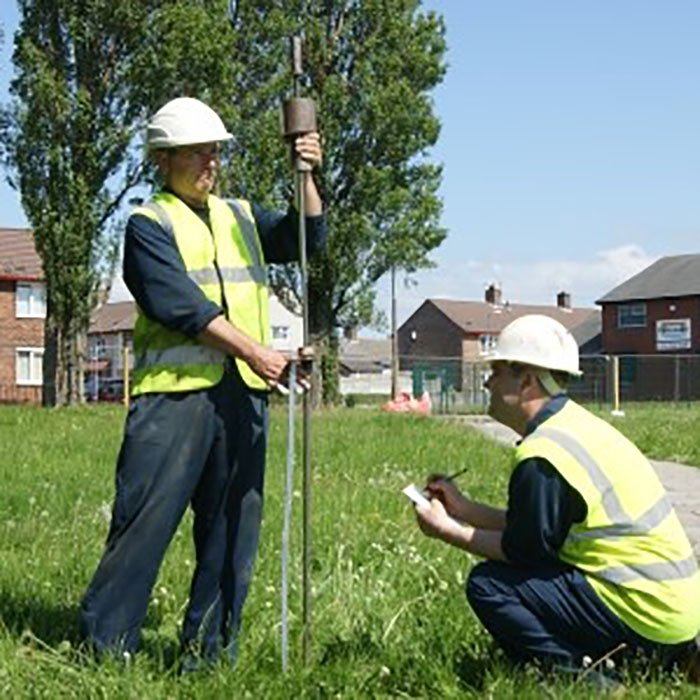

Заключается в ручной или механической забивке в породы/грунты зонда, снабжённого конусным наконечником диаметром 74 мм и с углом раскрытия 60º . Такое зондирование рекомендуется для исследования песчаных и глинистых пород/грунтов, содержащих не более 40% крупнообломочных фракций, за исключением тонкозернистых и пылеватых песков и глинистых разностей неустойчивой консистенции. С помощью динамического зондирования рекомендуется выделять и оконтуривать по площади однородные по петрографическому составу песчаные грунты, различающиеся плотностью сложения. Полученные данные позволяют дать приближённую количественную оценку показателей физико-механических свойств дисперсных несвязных грунтов, в том числе такого важного показателя как динамическая устойчивость песков.

В некоторых случаях динамическое зондирование является единственно возможным методом полевых исследований, например, естественных и искусственных намытых грунтов ниже уровня грунтовых вод. Общий вид самоходных установок динамического зондирования приведён на Рис.  В качестве меры сопротивления породы/грунта внедрению конуса при динамическом зондировании используют характеристики, непосредственно замеряемые в ходе испытания: N – число ударов, необходимых для погружения зонда на 10 см. В качестве основного интерпретационного показателя при динамическом зондировании рассматривается величина условного динамического сопротивления Pd, измеряемого в МПа: S k П0 Ф N Pd ´ = (12) k – коэффициент учёта потерь энергии при ударе; П0 – коэффициент учитывающий тип применяемого молота (стандартный молот имеет массу 60 кг); Ф – коэффициент учёта трения штанг о стенки зондировочной скважины; N – число ударов в залоге; S – глубина погружения зонда за залог.

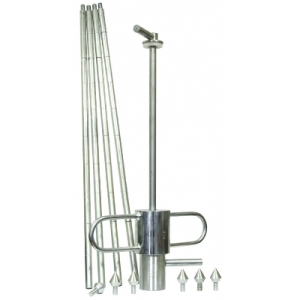

Зонд забивной для динамического зондирования грунтов

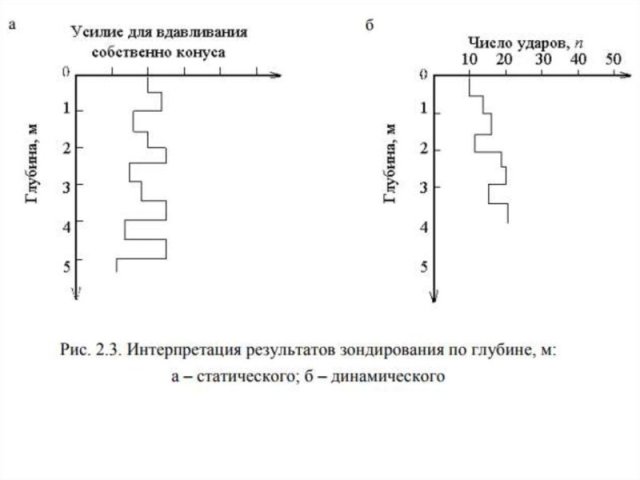

Общий вид графика динамического зондирования показан на рисунке.
